高速链式毛巾绣电控解决方案
Solution for Chainstitch Looping Embroidery Machine Control System
产品介绍

      近年来链式绣市场不断扩大，链式机产能不断增加。为了更好的满足广大人们群众对绣品多样性的需求，提高毛巾/链式绣品质量，大豪公司凭借多年来在毛巾绣/链式绣领域的研发技术和产品开发经验，提出了新一代的D19型链式毛巾专用电脑控制系统。D19电控是C19电控的升级换代产品，基于"大豪芯"的新一代电控系统平台，控制性能得到提升。操作兼容C19机型， 全新按键式操作头，层次丰富的立体显示效果，支持前后台操作的多任务执行、U盘输入输出、网络监控、大容量花样存储等标志性的优点，特别增强了毛巾绣/链式绣机型相关功能及功能组合，如链式金片、链式缠绕、四合一混合绣（平绣+盘带+金片+ 毛巾/链式绣）。随着1200转超高速毛巾绣机型的研制成功，毛巾绣已经迈入高速时代。



一、D19 毛巾\ 链式刺绣机电控

  •        D19 控制系统是C19 系统的升级版，兼容C19 机型的功能，其操作方式和显示界面等也与C19 机型一致。D19 机型扩展了多项实用功能以及配置升级：

  • 1、基于"大豪芯"的新一代电控系统平台

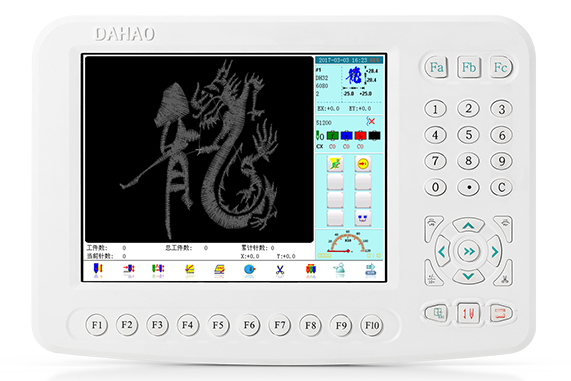

  • 2、新款按键式操作头，增加三个自定义功能键，用户操控更方便

  • 3、换色次数增加到1000 次

  • 4、存储花样总针数增加到1 亿针

  • 5、支持单个花样针数增加到200 万针

  • 6、支持分期付款的智能加密方式

  • 7、主板与操作箱通过HDMI 接口线缆连接，取代排线设计，插拔更加方便。

  • 8、优化毛巾绣控制算法高速打环驱动技术，实现毛巾链式绣工作转速突破1200 转

  • 9、支持大豪定制毛巾绣专用针高电位器DW320。

  • 10、新增加换色联动功能。换色和越框同时动作，毛巾绣生产效率将得到大大提升。尤其针对多色和针数少的花样，生产效率可以提升20% 以上。

  • 11、随着1200 转的超高速毛巾链式刺绣机的研制成功，毛巾绣生产效率将得到大大提升，对于控制精度提出了更精准的要求。 D19电控采用最新的自适应控制算法，可根据针高位置的高低，自适应调整打环时序，确保优良的机电配合控制效果。

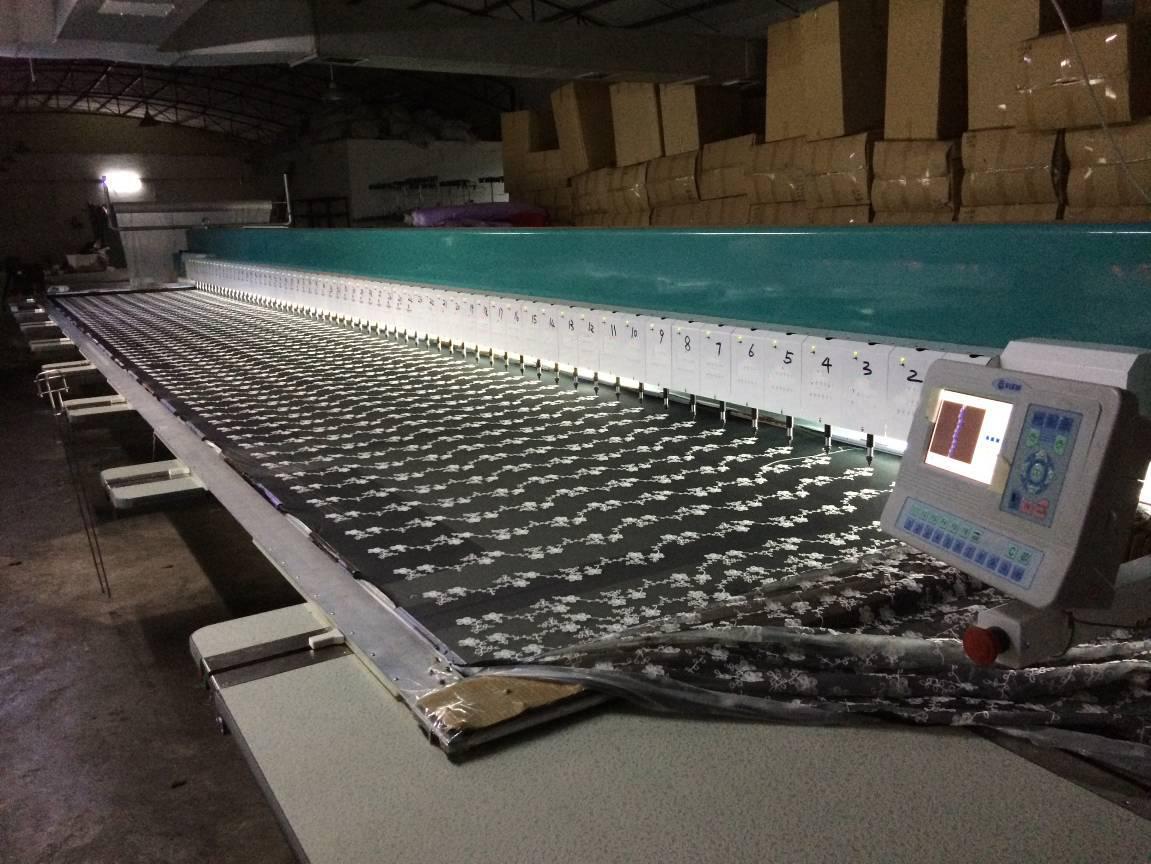

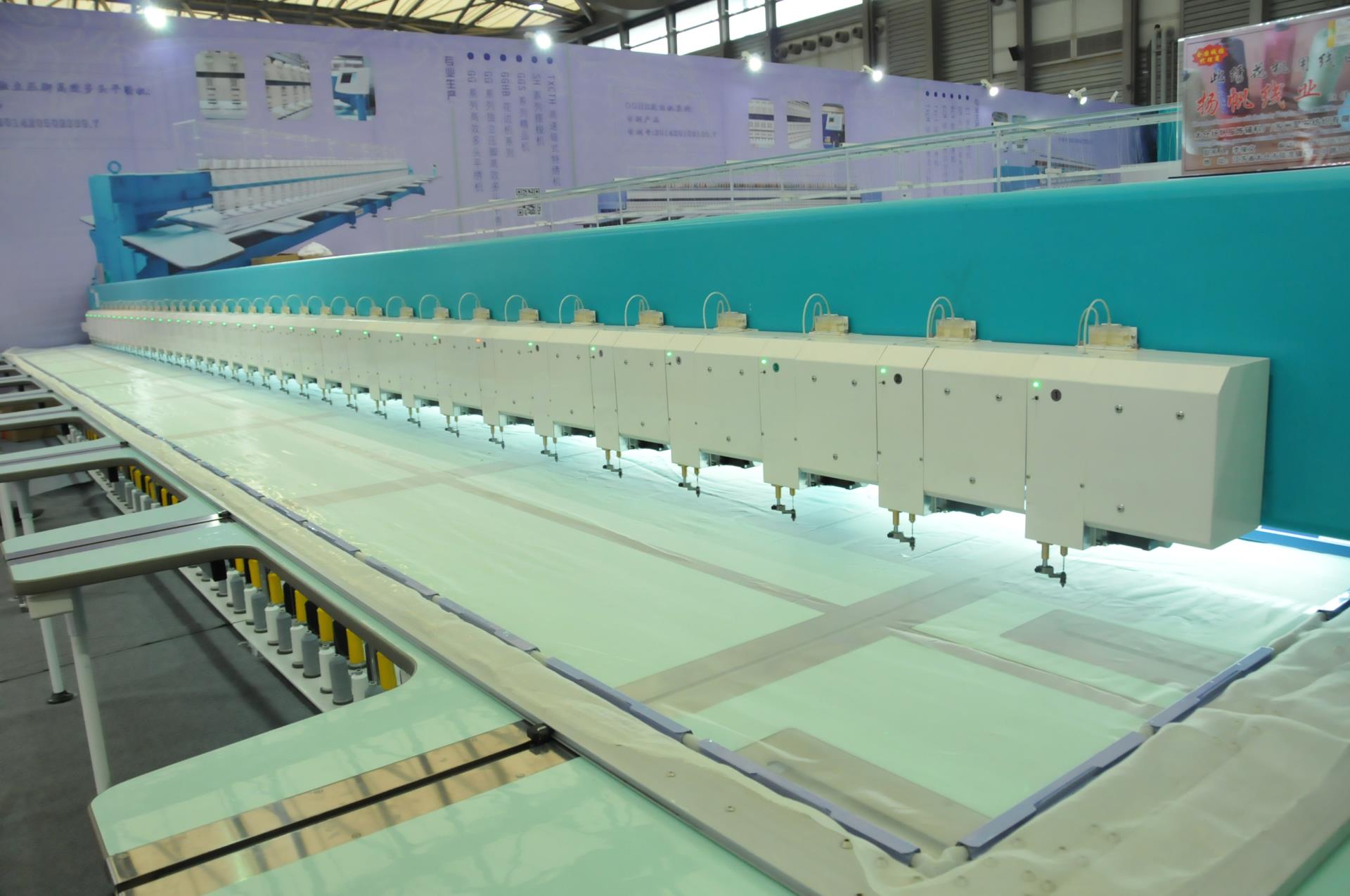

二、超多头毛巾链式刺绣机

  •        超多头链式刺绣机已经开始逐步替换和淘汰以前的普通链式刺绣机，D19 电控针对超多头链式机应用推出多项新技术


1、平绣、毛巾双伺服主轴技术

  •       针对超多头毛巾绣头数多负载重的特点，推出双伺服主轴技术，提升主轴驱动能力的同时大大简化主轴机械传动结构。 混合绣机型，可以同时支持毛巾双主轴和平绣双主轴同时应用。


2、双H / 三H 轴伺服控制技术

  •      双H / 三H 轴电机独立传动轴控制方式可以同时独立控制两个或三个H轴电机进行传动，降低了每一个电机的负载率。且每个H 轴电机的传动轴独立分开，避免了因为传动轴过长而引起的传动轴扭曲，应用双H / 三H 轴控制技术可以满足多达80 个头的超多头毛巾机型的驱动需要。


3、平绣/ 毛巾 双交流换色的控制技术

  •      双交流换色技术是即交流换色替代环轴换色成为链式机主流换色技术以后，针对超多头换色负载变重的问题，将超多头平绣 机的双换色技术移植到超多头链式机上，保证超多头链式的换色功能稳定。
    对于平绣毛巾混合绣机型，D19 电控同时支持平绣和毛巾分别采用双换色方式。

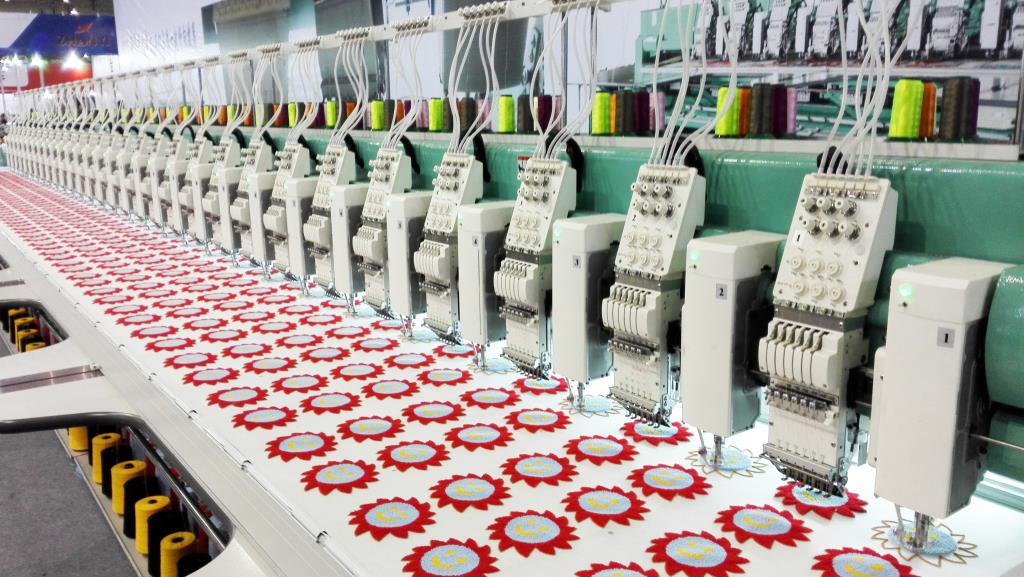

三、超高速毛巾链式刺绣机 1200 转


  •        大豪和整机厂多年不懈研究的努力下，工作转速高达1200 转的超高速毛巾链式刺绣机终于问世了。超高速毛巾绣机头结构进行了优化以适应高速运转的要求，电控方面凭借着大豪电控高速H 轴打环驱动技术与新型的大功率大豪F 型H 轴伺服驱动器的结合，实现优化运动控制曲线的驱动效果。

  •        随着1200 转的超高速毛巾链式刺绣机的研制成功，毛巾绣生产效率将得到大大提升，毛巾绣机型的应用市场将更加广阔，毛巾绣加工乃至刺绣加工行业都将迎来一个新的时代。

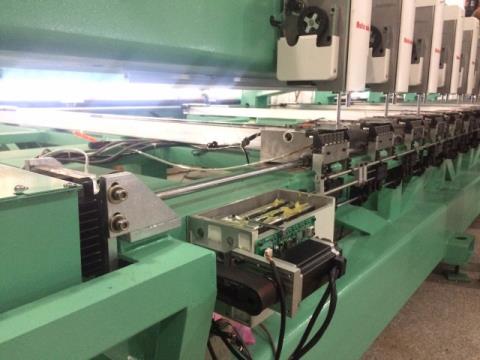

四、毛巾高速步进闭环换色技术

  •        毛巾步进闭环换色技术是针对毛巾9 色机型换色速度慢，精准度不高的问题， 将平绣机的步进闭环技术移植到多色链式机上，保证超多头多色链式机的换色 功能稳定。


五、毛巾链式机特色功能

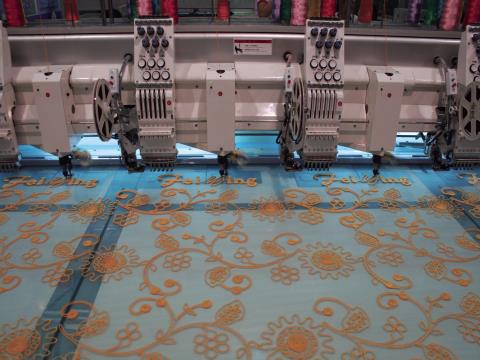

1、链式缠绕/ 链式带绣

  • 链式缠绕绣是在链式/ 毛巾绣的基础上扩展而来，使用户在 享有原产品全部功能和性能的基础上，实现缠绕绣/ 盘带绣 与链式绣/ 毛巾绣的的组合。

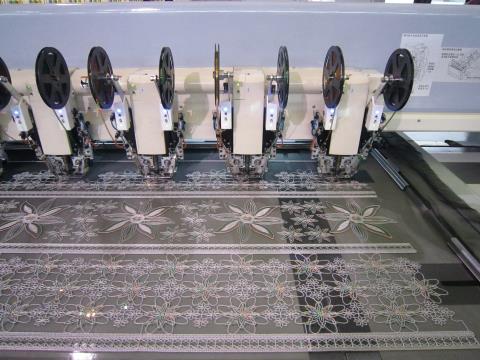

2、链式金片

  • 链式金片控制系统，将链式线迹与金片功能糅合于一 身，在柔美感十足的环绣绣品中填加了强烈的金属气息。

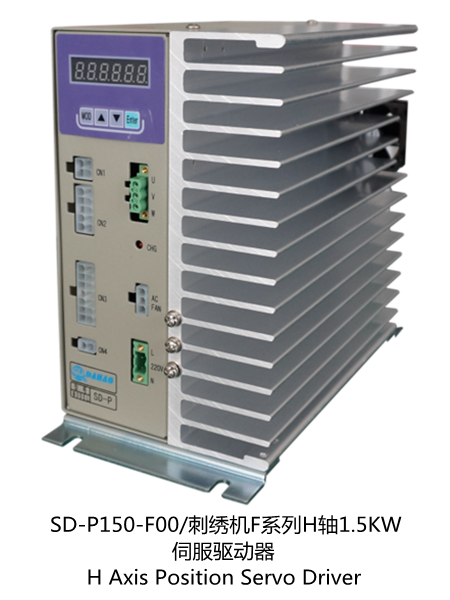

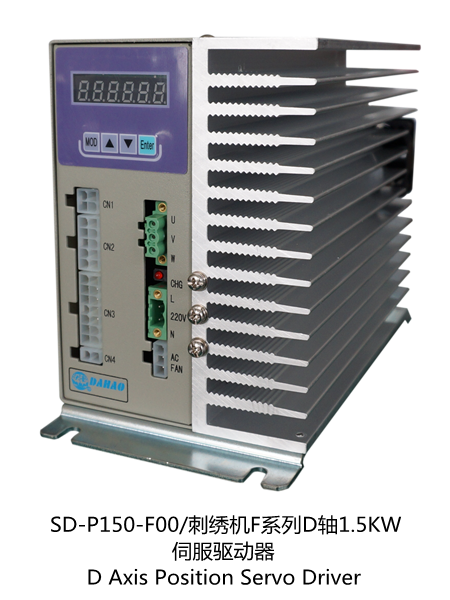

六、全新F 系列大豪链式毛巾绣D 轴、H 轴伺服驱动器

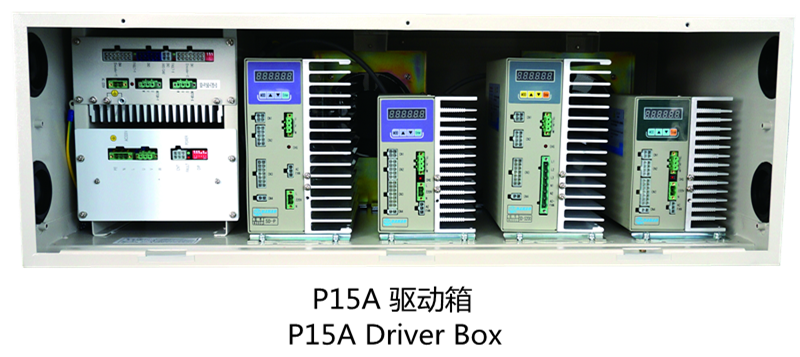

七、毛巾链式机型专用P15A 驱动器箱

  •       根据毛巾链式刺绣机驱动器多的特点，为了方便厂家应用，毛巾链式机型电控配置了专用驱动器 箱，可以容纳6 个驱动器，包括：毛巾主轴伺服驱动器、平绣主轴驱动器、松线步进驱动器、 D 轴伺服驱动器、H 轴伺服驱动器、XY 框架伺服驱动器。

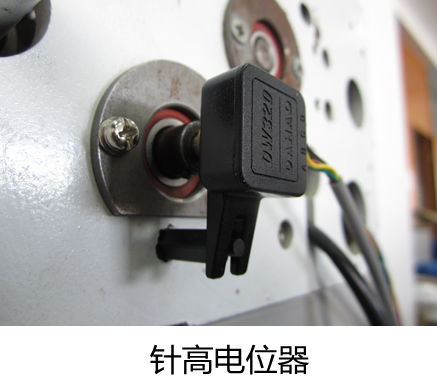

八、DW320 毛巾绣针高电位器

  •       DW320 是针对毛巾绣机型应用专门开发定制产品，采用非接触检测式、差分检测方法，具有不易磨损的特点，大大提 高使用寿命，是普通电阻式电位器的数倍。同时大豪DW320 和D19 型电控无缝连接，性价比都大大高于通用电位器产品。

  • 1、与普通电位器兼容，可直接替换应用

  • 2、体积更小，安装方便。特别适合超多头小头距毛巾绣机型选用。

  • 3、新增调整工艺孔，设计更贴心

  • 4、三防设计，不易损坏

  • 5、非接触式检测，超长寿命
